Lyhyt keskustelu PCB-liitinlohkoista

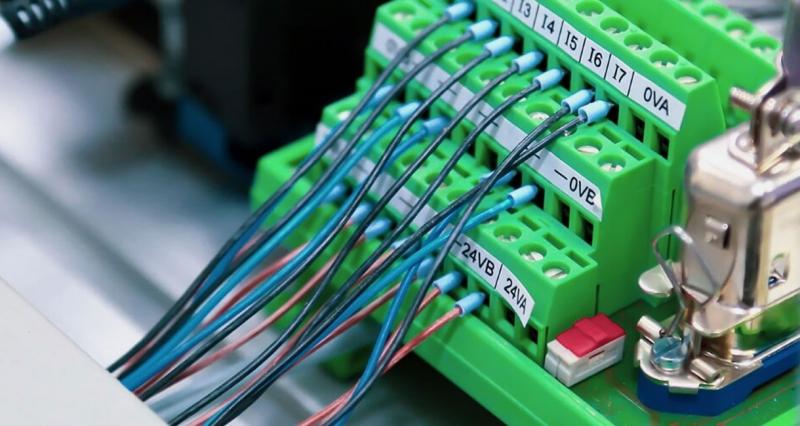

Piirilevyliittimiä käytetään lukuisten etujensa vuoksi laajalti teollisuusautomaatiossa. Niiden ominaisuudet, kuten vakaus, kestävyys, turvallisuus ja pienemmät huoltovaatimukset, parantavat järjestelmän luotettavuutta ja varmistavat laitteiden pitkäaikaisen vakaan toiminnan.

Piirilevyliittimiä on erityyppisiä, ja ne luokitellaan tyypillisesti eri käyttöskenaarioiden, liitäntämenetelmien ja asennusmenetelmien perusteella.

Ruuvin tyyppi

 Ominaisuudet: Kaapeli kiristetään tiukasti ruuveilla turvallisen sähköliitännän muodostamiseksi. Tämäntyyppinen riviliitin sopii useimpiin sähkölaitteisiin, erityisesti sovelluksiin, joissa virta on suurempi.

 Sovellukset: Käytetään yleisesti sähköohjauskaapeissa, jakelukoteloissa ja muissa vastaavissa asetuksissa.

 Edut: Helppo asentaa, luotettava kosketus ja kestää suurempia virtoja.

Jousityyppi

  Ominaisuudet: Se käyttää jousivoimaa johtojen kiristämiseen, mikä eliminoi lisätyökalujen tarpeen. Kun kaapeli on asetettu paikalleen, jousi kiristyy automaattisesti.

 Sovellus: Löytyy yleisesti joissakin automaatiolaitteissa, PLC-ohjausjärjestelmissä ja nykyaikaisissa jakelulaitteissa.

 Edut: Nopea asennus, luja kiinnitys, sopii sovelluksiin, jotka vaativat usein purkamista tai kaapelin vaihtoa.

Näemme usein kuvauksen nastan noususta riviliittimille. Tänään laajennetaan tätä kohtaa.

Nastaväli tarkoittaa kahden vierekkäisen nastan tai liittimen välistä etäisyyttä kiinteissä riviliittimissä (ja muissa liittimissä), yleensä millimetreinä (mm). Tämä on ratkaiseva parametri riviliittimien ja liittimien suunnittelussa. Alla on useita syitä, miksi neulanväli on tärkeä ja sen merkitys:

Standardoitu suunnittelu

Tarkoitus

Nastavälin standardointi mahdollistaa riviliittimien yhteensopivuuden eri laitteiden ja piirilevyjen kanssa, mikä varmistaa yhteensopivuuden ja vaihdettavuuden. Standardoitu nastaväli yksinkertaistaa valmistajien tuotantoa ja vähentää yhteensopimattomuutta eri merkkien ja laitteiden välillä. Esimerkiksi 2,54 mm:n nastaväliä (tunnetaan yleisesti nimellä 0,1 tuuman väli) käytetään laajalti elektronisissa komponenteissa ja piirilevyliitännöissä, mikä varmistaa eri komponenttien oikean sovituksen.

Tiheys ja avaruus

Nastavälin koko määrää liittimien välisen etäisyyden, mikä puolestaan ​​vaikuttaa laitteen tiheyteen ja tilankäyttöön. Suuritiheyksissä piirilevyissä tai laitteissa pienempi nastaväli auttaa vähentämään varattua tilaa, mikä mahdollistaa useampien liitäntäpisteiden lisäämisen rajoitetulle alueelle. Esimerkiksi suuritiheyksisissa piirilevyissä käytetyt liittimet voivat käyttää 0,8 mm:n tai 1,0 mm:n nastaväliä tilan säästämiseksi, kun taas suurempien komponenttien liittimet voivat valita suuremman nastavälin, kuten 2,54 mm.

Sähköinen suorituskyky

●Nastan välikoko vaikuttaa riviliittimien sähköisiin ominaisuuksiin, kuten impedanssiin, siirtonopeuteen ja virransiirtokykyyn. Liian pieni nastaväli voi johtaa huonoon kosketukseen tai sähköhäiriöihin, kun taas liian suuri jako voi tuhlata tilaa ja lisätä kosketusvastusta

●Piireille, joissa on nopea signaalinsiirto (kuten dataväylät tai tietoliikennepiirit), voidaan suunnitteluprosessin aikana valita pienempi pinnitiheys signaalin lähetysviiveen ja häiriöiden vähentämiseksi.

Mekaaninen lujuus ja vakaus

●Suurempi nastojen jako tarkoittaa tyypillisesti enemmän tilaa riviliittimien välillä, mikä mahdollistaa paksummat nastat tai kestävämmät liitosrakenteet. Tämä parantaa liitoksen mekaanista lujuutta, mikä tekee siitä sopivan suurvirtasovelluksiin tai sellaisiin, jotka vaativat suurempaa mekaanista vakautta. Lisääntynyt tila mahdollistaa kestävämmät liitokset, jotka kestävät fyysistä rasitusta, tärinää tai muita mekaanisia voimia tehokkaammin.

●Sovelluksissa, kuten autoissa tai teollisissa laitteissa, voidaan tarvita suurempaa nastaväliä (esim. 5 mm) vakauden ja lujuuden varmistamiseksi tärinälle tai iskuille alttiissa ympäristöissä. Suurempi nastajako mahdollistaa vankemmat liitokset, jotka kestävät paremmin näille ympäristöille tyypillisiä mekaanisia rasituksia, mikä auttaa ylläpitämään luotettavaa sähkökontaktia ja estämään kytkentähäiriöitä.

Sopeutuminen erikokoisiin johtoihin

● Liitinriman nastavälin tulee ottaa huomioon myös käytettävän johdon tai kaapelin tekniset tiedot. Suurempi nastaväli mahdollistaa paksumpien johtojen käytön, mikä tekee siitä sopivan suuritehoisiin tai suurvirtasovelluksiin. Pienempi nastaväli sopii paremmin pienitehoisiin ja tarkkuuslaitteisiin.

●Pienille elektronisille laitteille (kuten puhelimille tai tietokoneille) käytettävät liittimet valitsevat yleensä pienemmän nastavälin kompaktin rakenteen saavuttamiseksi, kun taas suuritehoisten laitteiden tai virtajärjestelmien liittimet valitsevat suuremmat nastavälit suuremmille virroille.

Valmistuksen ja kokoonpanon mukavuus

●Erilaiset tapinvälit helpottavat valmistusta ja kokoonpanoa. Esimerkiksi suurempi nastaväli helpottaa plug-and-play-toimintoja, mikä tekee siitä sopivan manuaalisiin kytkentöihin, kun taas pienempi nastaväli sopii paremmin automatisoituihin tuotantolinjoihin.

●Automatisoidussa tuotantoprosessissa pienemmän nousun terminaalit voidaan hitsata tai koota koneilla helposti ja tarkasti.

Sopeutua erilaisiin työympäristöihin.

●Tappien jakovälin valinta liittyy myös työympäristöön. Suurempi nastaväli auttaa parantamaan lämmön hajoamista ja kestämään ympäristön häiriöitä, mikä tekee siitä sopivan korkeisiin lämpötiloihin, korkeaan kosteuteen ja muihin ankariin ympäristöihin. pienempää nastaväliä voidaan käyttää rajoitetuissa ympäristöissä.

● Huippuluokan aloilla, kuten ilmailu- tai lääketieteellisissä laitteissa, voidaan käyttää tiukempia vaatimuksia asettavia liittimiä, joissa nastajakosuunnittelussa huomioidaan muun muassa korkea tarkkuus, häiriöntorjunta ja miniatyrisointi.

Pin-jako on kriittinen parametri pääteliittimien suunnittelussa, ja se vaikuttaa suoraan laitteen toimivuuteen, suorituskykyyn, luotettavuuteen ja tilankäyttöön. Sovelluskohtaisista vaatimuksista riippuen sopivan tapinvälin valitseminen varmistaa liitännän turvallisuuden, vakauden ja yhteensopivuuden.
