Mikä tekee riviliittimistä avaimen turvallisempiin ja tehokkaampiin sähköliitäntöihin?

Päätelohkottoimivat perusliitäntäyksiköinä, joita käytetään sähköjohtojen turvaamiseen, järjestämiseen ja jakamiseen asuin-, kaupallisissa ja teollisissa sovelluksissa. Niiden ensisijainen tarkoitus on varmistaa, että sähköpiirit pysyvät vakaina, turvallisina ja helppohoitoisina. Kun sähköjärjestelmät monimutkaistuvat, luotettavien liitäntäkomponenttien tarve tulee entistä kriittisemmäksi.

Liitinrimat on suunniteltu yksinkertaistamaan johdotusta, vähentämään asennusvirheitä ja ylläpitämään järjestelmän eheyttä. Käytetäänpä niitä koneissa, sähkönjakelussa, automaatioohjauksissa tai teollisuuspaneeleissa, ne tarjoavat turvallisen liitäntäpisteen, johon johdot voidaan asettaa ja kiinnittää. Niiden rakenne sisältää eristävän rungon, johtavat metallikomponentit ja kiinnitysmekanismit. Nämä ominaisuudet suojaavat sähköpiirejä löystymiseltä, tärinältä, ylikuormitukselta ja ympäristövaikutuksilta.

Päätuotteen parametrit (luettelomuoto)

Ammattimainen ymmärrys riviliittimistä edellyttää selkeää näkemystä niiden spesifikaatioista. Alla on tyypillisiä parametreja, joita käytetään tuotteen laadun ja suorituskyvyn arvioinnissa:

• Nimellisjännite:250V-1000V mallista riippuen

• Arvioitu nykyinen:5A–500A

• Johdon koon yhteensopivuus:AWG 26–AWG 2

• Eristysmateriaali:Polyamidi 66 (PA66) / polykarbonaatti / fenolihartsi

• Lämpötilankestävyys:-40°C - +125°C

• Asennustyyppi:DIN-kiskoteline tai paneelikiinnitys

• Yhteysmateriaali:Kupariseos tina- tai nikkelöinnillä

• Kiinnitysmenetelmä:Ruuvityyppi, jousipuristin, työntö, estetyyppi

• Palonkestävyys:UL94 V-0

• Vääntömomenttivaatimus:0,4–2,5 Nm tyypistä riippuen

• Standardien noudattaminen:UL, CSA, IEC, CE

Näiden parametrien ymmärtäminen auttaa määrittämään, kuinka riviliitin toimii erilaisissa sähkökuormissa, ympäristöhaasteissa ja asennusolosuhteissa. Laadukkaat eristemateriaalit ja kestävät kiinnitysrakenteet ovat tärkeitä pitkän käyttöiän ja turvallisuuden parantamiseksi.

Miksi riviliittimet erottuvat edukseen sähkötekniikan sovelluksissa?

Riviliittimien merkitys ulottuu yksinkertaisia ​​johtoliitäntöjä pidemmälle. Niistä on tullut välttämättömiä turvallisuuden parantamiseksi, käyttömukavuuden parantamiseksi ja huolto- tai järjestelmäpäivitysten seisokkien vähentämiseksi. MuttaMiksiluottavatko teollisuus voimakkaasti riviliittimiin?

Parempi turvallisuus sähkönjakelussa

Liitinrimat estävät tahattomat oikosulut, johtojen luisumisen ja valokaaren muodostumisen. Niiden eristetty kotelo vähentää sähköiskun ja tulipalon vaaraa, mikä tekee niistä välttämättömiä korkeajänniteympäristöissä.

Parannettu johdotusorganisaatio

Ohjauspaneelit hyötyvät siististä ja jäsennellystä johdotuksesta, mikä on ratkaisevan tärkeää vianmäärityksen ja skaalautuvuuden kannalta. Liitinrimat helpottavat monitasoista johdotusta, merkitsemistä ja ryhmittelyä.

Lyhennetty huoltoaika

Koska ne mahdollistavat johtojen helpon irrottamisen ja uudelleenkytkemisen, teknikot voivat suorittaa korjaustyöt tai laitteiden päivitykset nopeammin ja tehokkaammin.

Monipuoliset sovellukset eri toimialoilla

Päätelohkoja käytetään laajalti:

• Teollisuusautomaatio

• Sähkönjakelupaneelit

• Rautatieliikennejärjestelmät

• Uusiutuvat energiajärjestelmät

• LVI-ohjausjärjestelmät

• Koneet ja robotiikka

• Johdotusjärjestelmien rakentaminen

Niiden monipuolisuus johtuu saatavilla olevista erilaisista kiinnitystekniikoista. Ruuvityyppiset lohkot tarjoavat vankan mekaanisen lujuuden, kun taas jousipuristimet tai työntölohkot tarjoavat nopeita ja työkaluttomia johdotusratkaisuja.

Miksi heidän materiaalilaadulla on väliä

Korkealaatuinen kupariseos varmistaa alhaisemman kosketusvastuksen ja estää ylikuumenemisen suurella virralla. Paloa hidastava PA66-eristys suojaa lämmölle, kemikaaleille tai tärinälle alttiina olevia piirejä.

Miksi liitinlohkot ohjaavat luotettavuutta yhdistetyissä järjestelmissä?

Sähkötekniikassa yksi löysä johto voi aiheuttaa järjestelmän sammumisen tai vakavan sähkövian. Liitinrimat estävät tämän riskin vakaan mekaanisen puristuksen ja korroosionkestävien kosketuspintojen ansiosta.

Miten riviliittimet toimivat ja miten niitä käytetään käytännön sovelluksissa?

Liitinrimat toimivat luomalla turvallisen, johtavan rajapinnan kahden tai useamman sähköjohdon välille. Niiden suunnittelu mahdollistaa johtojen työntämisen metallijohtimeen ja kiinnittämisen lujasti mekaanisella paineella.

Miten terminaalit toimivat

1. Langan valmistelu:Kuori eristys johtimen päästä.

2. Lisäys:Työnnä lanka kiinnitysyksikköön.

3. Kiinnitys:Ruuvi tai jousi puristaa johdinjohtimeen.

4. Nykyinen virtaus:Sähkövirta kulkee lohkon sisällä olevan metallijohtimen läpi.

5. Jakelu:Lisäpiirit yhdistetään siltauslisävarusteiden tai useiden liittimien kautta.

Kuinka ne parantavat sähkötehokkuutta

Tarjoamalla alhaisen kosketusvastuksen ja vakaat johtoreitit, riviliittimet vähentävät energiahävikkiä ja kuumenemista. Ne mahdollistavat myös tasaisen tehon jakautumisen useille lähtöille, mikä on olennaista ohjausjärjestelmissä.

Kuinka insinöörit valitsevat oikean liitinlohkotyypin

Valinta riippuu:

• Sähköinen kuormituskyky

• Asennusympäristö

• Johdon taajuus

• Paneelitilan saatavuus

• Turvallisuusstandardit

• Asennustyyli

Esimerkiksi jousikiinnityslohkoja suositellaan ympäristöihin, joissa on voimakasta tärinää, kuten junissa ja teollisuuskoneissa. Ruuvityyppiset lohkot sopivat vakaisiin ympäristöihin, jotka vaativat suurempaa vääntövoimaa.

Miten päätelohkot vaikuttavat järjestelmän laajentamiseen

Sähköpaneelit vaativat usein muutoksia järjestelmän mittakaavassa. Liitinlohkot mahdollistavat uusien piirien lisäämisen ilman koko paneelin uudelleenjohdotusta, mikä tukee pitkän aikavälin laajennettavuutta.

Miten tulevaisuuden trendit muokkaavat päätelohkojen kehitystä

Tulevaisuuden sähköjärjestelmät vaativat kompaktia suunnittelua, parempaa suorituskykyä ja helpompaa asennusta. Trendit sisältävät:

• Työkaluton push-in-liitäntätekniikka

• Korkeampi lämmönkestävyys

• Lisääntynyt virransiirtokapasiteetti

• Älykkäät riviliittimet signaalintunnistuksella

• Modulaariset, monitasoiset lohkojärjestelmät

• Ympäristöystävällisempiä eristysmateriaaleja

• Parannetut tärinänkestävät mekanismit

Kun automaatio, uusiutuva energia ja digitaaliset järjestelmät laajenevat maailmanlaajuisesti, riviliitinteknologiat kehittyvät edelleen tukemaan nopeampaa, turvallisempaa ja joustavampaa johdotusta.

Mitkä ovat yleisimmät kysymykset päätelohkoista? (K&A-osio)

Q1: Millaisia ​​riviliittimiä käytetään yleisimmin?

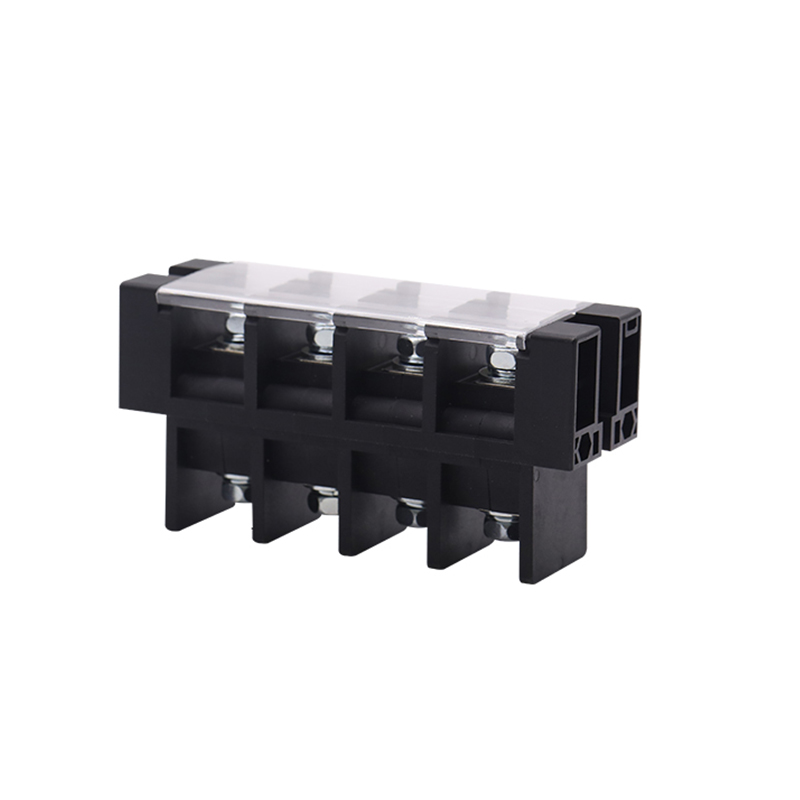

V:Päätyypit ovat ruuviliittimet, jousiliittimet, push-in-liittimet, sulkuliittimet ja läpivientiliittimet. Ruuvityypit tarjoavat vahvan mekaanisen lujuuden, jousipuristimet tarjoavat nopean tärinää kestävän johdotuksen, työntötyypit tukevat asennusta ilman työkaluja, estetyypit eristävät johdot turvallisuuden takaamiseksi ja läpivientityypit yksinkertaistavat johtojen välistä kytkentää. Valinta riippuu sähkökuormasta, asennusolosuhteista ja huoltovaatimuksista.

Q2: Kuinka oikea johdinkoko tulisi valita riviliittimelle?

V:Johdon koon valinnan on vastattava riviliittimen nimellistä lankamitta-aluetta ja virtakapasiteettia. Alimittaisten johtimien käyttäminen voi ylikuumentua ja jännite laskea, kun taas ylisuuret johdot eivät välttämättä sovi kunnolla, mikä johtaa huonoon kiinnitykseen ja mahdolliseen järjestelmävikaan. Tarkista aina AWG-yhteensopivuus, eristeen paksuus ja johtimen materiaali lohkon teknisten tietojen mukaisesti.

Q3: Mikä aiheuttaa riviliittimen vian ja miten se voidaan estää?

V:Yleisiä syitä ovat löysät liitännät, korroosio, ylikuormitukset, tärinäiskut ja väärän liitintyypin käyttö sovellukseen. Ennaltaehkäisyyn kuuluu oikea vääntömomentin käyttö, korroosionkestävien materiaalien valinta, oikeiden virranmittausarvojen varmistaminen, tärinänkestävien lohkojen käyttö tarvittaessa ja säännölliset huoltotarkastukset. Laadukkaat materiaalit ja tarkka asennus pidentävät merkittävästi tuotteen käyttöikää.

Miten riviliittimet muokkaavat tulevaisuuden sähköjärjestelmiä?

Liitinrimat säilyvät välttämättöminä globaalissa sähkötekniikassa ja teollisuusautomaatiossa, koska ne pystyvät varmistamaan turvallisen, jäsennellyn ja tehokkaan johdotuksen. Sähköverkkojen laajentuessa ja järjestelmien luotettavuuden kasvaessa yhä tärkeämmäksi suorituskykyisten riviliittimien kysyntä jatkaa kasvuaan. Pikaliitinteknologian innovaatiot, kompakti muotoilu ja edistykselliset materiaalit muokkaavat seuraavan sukupolven sähkökomponentteja.

Laadukkaat riviliittimet, kuten toimittamatSanan, tukee turvallisuutta, kestävyyttä ja suorituskykyä kaikissa johdotussovelluksissa. Ammattimaisille suunnitteluratkaisuille ja luotettaville liitäntäjärjestelmille,ota meihin yhteyttäsaadaksesi lisätietoja tuotteesta ja teknisestä tuesta.
