Miksi piirilevyliittimet ovat välttämättömiä luotettaville sähköliitoksille?
PCB-liittimetovat kriittisiä komponentteja nykyaikaisissa elektroniikkajärjestelmissä, jotka tarjoavat turvalliset ja organisoidut langalliset yhteydet teollisuusautomaation, sähkönjakelun, älylaitteiden, uusiutuvan energian järjestelmien ja kulutuselektroniikan välillä. Tämä kattava opas tutkii niiden toimintoja, rakenteita, etuja, valintamenetelmiä, yleisiä ongelmia, asennuskäytäntöjä ja tulevaisuuden trendejä auttaakseen insinöörejä, valmistajia ja ostajia tekemään tietoisia päätöksiä.
Sisällysluettelo
- 1. PCB-liitinlohkojen ymmärtäminen
- 2. Miten piirilevyliittimet toimivat
- 3. PCB-liitinlohkojen päätyypit
- 4. Materiaalit ja rakenne
- 5. Tärkeimmät edut
- 6. Yleiset sovellukset
- 7. Oikean piirilevyliittimen valinta
- 8. Yleisimmät ostajien tekemät virheet
- 9. Asennus- ja huoltovinkkejä
- 10. PCB-liitin vs muut liittimet
- 11. Teollisuuden trendit ja innovaatiot
- 12. Usein kysytyt kysymykset
- 13. Johtopäätös
1. PCB-liitinlohkojen ymmärtäminen

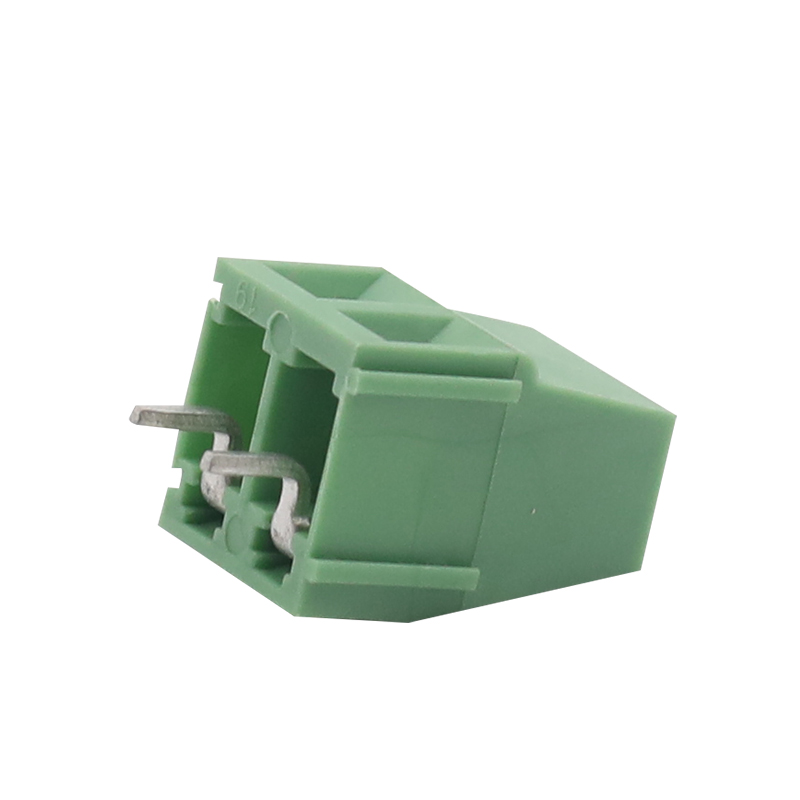

Piirilevyliitin on sähköliitin, joka on suunniteltu kiinnittämään johdot suoraan piirilevyyn (PCB). Se luo vakaan sähköyhteyden ulkoisten johtojen ja elektronisten piirien välille ja yksinkertaistaa kokoamista, huoltoa ja vianetsintää.
Toisin kuin pysyvät juotetut johdinliitännät, piirilevyliitännät antavat käyttäjien kytkeä ja irrottaa johdot nopeasti vahingoittamatta piirilevyä. Tämä tekee niistä erittäin arvokkaita järjestelmissä, jotka vaativat usein huoltoa tai komponenttien vaihtoa.
Nämä liittimet löytyvät yleensä seuraavista:
- Teollisuuden ohjausjärjestelmät
- Virtalähteet
- Turvajärjestelmät
- LVI-laitteet
- Tietoliikennelaitteet
- Uusiutuvan energian laitteet
- Autojen elektroniikka
- Älykkään kodin tuotteet
Näppäintoiminto:Piirilevyliittimet tarjoavat turvalliset, organisoidut ja tärinänkestävät johdinliitännät ja vähentävät samalla asennusaikaa ja huollon monimutkaisuutta.
2. Miten piirilevyliittimet toimivat
Piirilevyliittimet toimivat puristamalla johdot johtaviin liittimiin, jotka on asennettu suoraan piirilevyyn. Sähkövirta kulkee ulkoisesta johdosta metallijohtimen läpi painettuun piirilevyyn.
Useimmat piirilevyliittimet käyttävät jotakin seuraavista johdinkiinnitysmenetelmistä:
| Yhteysmenetelmä | Kuvaus | Edut |
|---|---|---|
| Ruuvipuristin | Johto kiinnitetty ruuveilla | Vahva ja luotettava yhteys |
| Jousikiristin | Jousipaine pitää langan paikallaan | Nopea asennus ja tärinänkestävyys |
| Push-In | Suora liitäntä | Nopea kokoonpano |
| Esteen tyyppi | Eristetyt esteet terminaalien välillä | Parannettu turvallisuus |
Kun liitin on liitetty, se varmistaa jatkuvan sähkönjohtavuuden samalla kun se suojaa johdon vahingossa irtoamiselta.
3. PCB-liitinlohkojen päätyypit
Eri sovellukset vaativat erilaisia piirilevyliittimiä. Saatavilla olevien tyyppien ymmärtäminen auttaa insinöörejä valitsemaan oikean ratkaisun.
Läpireiän piirilevyliittimet
Nämä asennetaan piirilevyyn porattujen reikien läpi ja juotetaan vastakkaiselle puolelle. Ne tarjoavat erinomaisen mekaanisen lujuuden ja niitä käytetään yleisesti korkean tärinän ympäristöissä.
Pinta-asennettavat piirilevyliittimet
Pinta-asennusmallit kiinnitetään suoraan piirilevyn pintaan, mikä tukee automatisoitua valmistusta ja kompakteja asetteluja.
Kytkettävät piirilevyliittimet
Kytkettävät versiot mahdollistavat liittimien irrottamisen ilman yksittäisten johtojen irrottamista. Ne sopivat ihanteellisesti modulaarisiin laitteisiin ja nopeaan huoltoon.
Suorakulmaiset piirilevyliittimet
Suorakulmaiset mallit säästävät pystysuoraa tilaa ja auttavat optimoimaan kotelointien.
Suurvirtapiirilevyliittimet
Näissä raskaille sähkökuormille suunnitelluissa lohkoissa on suuremmat johtimet ja parempi lämmönkestävyys.
Teollisuusautomaatio
Luotettava signaalinsiirto ja kestävä suorituskyky tärinässä.
Teholaitteet
Käsittelee korkeampia jännite- ja virtavaatimuksia turvallisesti.
Kulutuselektroniikka
Kompakti malli tukee pienempiä ja älykkäämpiä tuotteita.
4. Materiaalit ja rakenne
Piirilevyliittimen suorituskyky riippuu suuresti sen materiaaleista ja rakennesuunnittelusta.
| Komponentti | Yhteinen materiaali | Tarkoitus |
|---|---|---|
| Asuminen | PA66 Nylon | Palonkestävyys ja eristys |
| Kapellimestari | Kupariseos | Sähkönjohtavuus |
| Pinnoitus | Tinaa tai nikkeliä | Korroosionkestävyys |
| Ruuvit | Teräs | Mekaaninen kiinnitys |
Laadukkaat materiaalit parantavat sähkötehokkuutta, lämpöstabiilisuutta ja pitkäaikaista kestävyyttä.
5. Tärkeimmät edut
Piirilevyliittimet tarjoavat merkittäviä etuja valmistajille, asentajille ja huoltoryhmille.
- Helppo johdotus:Helpottaa kaapelin asennusta ja vaihtoa.
- Lyhennetty seisokkiaika:Nopeampi huolto ja vianetsintä.
- Suojattu yhteys:Vahva mekaaninen langanpidätys.
- Kompakti muotoilu:Tehokas PCB-tilan käyttö.
- Skaalautuvuus:Saatavana useissa napakokoonpanoissa.
- Turvallisuus:Estää tahattomat oikosulut.
- Kustannustehokkuus:Vähentää kokoonpanotyökustannuksia.
- Joustavuus:Tukee erilaisia johtokokoja ja -jännitteitä.
Monet insinöörit suosivat piirilevyliittimiä, koska ne yksinkertaistavat kenttähuoltoa ja varmistavat luotettavan sähköisen suorituskyvyn pitkien käyttöjaksojen aikana.
6. Yleiset sovellukset
Piirilevyliittimiä käytetään lähes kaikilla nykyaikaisilla sähkötoimialoilla.
Teollisuuden ohjausjärjestelmät
Tehtaat luottavat antureiden, releiden, PLC:iden ja automaatiojärjestelmien riviliittimiin, joissa tärinänkestävyys ja huollon saavutettavuus ovat kriittisiä.
Uusiutuva energia
Aurinkoinvertterit ja tuulivoimajärjestelmät käyttävät piirilevyliittimiä tehokkaaseen tehonsiirtoon ja vakaisiin yhteyksiin muuttuvissa ympäristöolosuhteissa.
Lääketieteelliset laitteet
Lääketieteellinen elektroniikka vaatii erittäin luotettavia liitäntöjä valvontalaitteita ja diagnostiikkajärjestelmiä varten.
Kuljetus
Rautatiejärjestelmät, sähköajoneuvot ja latausasemat käyttävät kestäviä riviliittimiä suurvirtasovelluksiin.
Älykkäät rakennukset
Valaistuksen ohjausjärjestelmät, turvalaitteet ja LVI-laitteet riippuvat organisoiduista piirilevyliitännöistä.
7. Oikean piirilevyliittimen valinta
Oikean piirilevyliittimen valinta edellyttää teknisten ja ympäristövaatimusten huolellista harkintaa.
| Valintatekijä | Miksi sillä on merkitystä |
|---|---|
| Nykyinen luokitus | Estää ylikuumenemisen |
| Jännitteen luokitus | Takaa turvallisen eristyksen |
| Johdon koko | Varmistaa oikean yhteensopivuuden |
| Pitch-koko | Vaikuttaa PCB-väliin |
| Asennustyyppi | Tukee asetteluvaatimuksia |
| Käyttölämpötila | Varmistaa pitkäaikaisen kestävyyden |
| Ympäristönsuojelu | Suojaa pölyltä ja kosteudelta |
Ostajien tulee myös varmistaa sertifioinnit, kuten UL-, CE- ja RoHS-yhteensopivuus valitessaan tuotteita kansainvälisille markkinoille.
8. Yleisimmät ostajien tekemät virheet
Väärä riviliittimen valinta voi johtaa kalliisiin vioihin, ylikuumenemiseen tai huoltoongelmiin.
- Riittämättömien nykyisten luokitusten valinta
- Ympäristöolosuhteet huomioimatta
- Käytä yhteensopimattomia lankakokoja
- Heikkolaatuisten materiaalien valinta
- Virheellinen piirilevyvälisuunnittelu
- Tärinävaatimusten huomiotta jättäminen
- Näkymät kansainväliset turvallisuussertifikaatit
Huolellinen tekninen arviointi auttaa välttämään luotettavuusongelmia ja odottamattomia seisokkeja.
9. Asennus- ja huoltovinkkejä
Oikea asennus on välttämätöntä vakaan toiminnan ja sähköturvallisuuden kannalta.
Asennus parhaat käytännöt
- Käytä oikeaa ruuvimeisselin vääntömomenttia.
- Vältä ruuvien liiallista kiristämistä.
- Kuori johtimen eristys tarkasti.
- Estä irtonaiset lankanauhat.
- Noudata virta- ja jännitemäärityksiä.
- Tarkista juotteen laatu läpireikämalleissa.
Huolto-suositukset
- Tarkista liitännät säännöllisesti.
- Tarkista ylikuumenemisen merkkejä.
- Etsi korroosiota tai värimuutoksia.
- Kiristä ruuvit tarvittaessa.
- Puhdista kerääntynyt pöly säännöllisesti.
Rutiinitarkastus pidentää merkittävästi piirilevyliittimien käyttöikää ja minimoi sähköhäiriöt.
10. PCB-liitin vs muut liittimet
| Ominaisuus | PCB-liitin | Juotettu johto | Puristusliitin |
|---|---|---|---|
| Huolto | Helppo | Vaikea | Kohtalainen |
| Asennusnopeus | Nopeasti | Hidas | Nopeasti |
| Uudelleenkäytettävyys | Erinomainen | Huono | Hyvä |
| Luotettavuus | Korkea | Korkea | Korkea |
Piirilevyliittimet tarjoavat erinomaisen tasapainon luotettavuuden, huollettavuuden ja asennustehokkuuden välillä.
11. Teollisuuden trendit ja innovaatiot
Elektroniikan kehittyessä PCB-liitintekniikka kehittyy nopeasti.
- Pienoistetut korkeatiheyksiset mallit
- Työkaluton työntötekniikka
- Parannettu tärinänkestävyys
- Älykäs valvontaintegraatio
- Suuremmat virtakapasiteetit
- Parannetut paloa hidastavat materiaalit
- Ympäristöystävällinen valmistus
Valmistajat kehittävät myös ratkaisuja Teollisuus 4.0:aan, sähköajoneuvoihin ja uusiutuvan energian järjestelmiin.
12. Usein kysytyt kysymykset
Mikä on piirilevyliittimen päätarkoitus?
Sen päätarkoitus on tarjota turvalliset ja irrotettavat johdinliitännät painetuille piirilevyille.
Ovatko piirilevyliittimet uudelleenkäytettäviä?
Kyllä. Useimmat piirilevyliittimet on suunniteltu toistuvaan johtojen kiinnittämiseen ja poistamiseen.
Millä teollisuudenaloilla piirilevyliittimiä käytetään eniten?
Teollisuusautomaatio, voimajärjestelmät, uusiutuva energia, tietoliikenne, kuljetus ja kulutuselektroniikkateollisuus käyttävät niitä laajasti.
Kuinka valitsen oikean nykyisen luokituksen?
Valitse riviliitin, jonka virtaluokitus on korkeampi kuin järjestelmäsi suurin odotettu kuorma varmistaaksesi turvallisen toiminnan.
Mikä aiheuttaa riviliittimen ylikuumenemisen?
Yleisiä syitä ovat löysät johdotukset, liiallinen virta, väärä johdinkoko ja huonolaatuiset johtavat materiaalit.
Kestävätkö piirilevyliittimet tärinää?
Kyllä. Jousipuristin ja korkealaatuiset ruuvipuristimet tarjoavat erinomaisen tärinänkestävyyden.
13. Johtopäätös
Piirilevyliittimillä on tärkeä rooli turvallisten, tehokkaiden ja huollettavien sähköliitäntöjen varmistamisessa lukemattomilla teollisuudenaloilla. Niiden joustavuus, luotettavuus ja helppo asennus tekevät niistä korvaamattomia nykyaikaisissa elektroniikkajärjestelmissä.
Käytetäänpä teollisuuden koneissa, uusiutuvan energian laitteissa, kuljetusjärjestelmissä tai kulutuselektroniikassa, oikean piirilevyliittimen valinta vaikuttaa suoraan suorituskykyyn, turvallisuuteen ja pitkän aikavälin luotettavuuteen.
Teknologian kehittyessä kehittyneistä piirilevyliitinratkaisuista tulee entistä kompaktimpia, älykkäämpiä ja tehokkaampia vastaamaan kasvaviin markkinoiden tarpeisiin.
Ningbo San'an Electronic Technology Co., Ltd.on erikoistunut luotettaviin piirilevyliittimiin, jotka on suunniteltu teollisiin, kaupallisiin ja elektronisiin sovelluksiin maailmanlaajuisesti.
Kokenut tiimimme on sitoutunut toimittamaan vakaata laatua, edistyksellistä valmistusta ja ammattitaitoista teknistä tukea, joka on räätälöity projektisi vaatimuksiin. Ota yhteyttätänään keskustellaksesi piirilevyliittimen tarpeistasi ja löytääksesi luotettavia liitäntäratkaisuja yrityksellesi.
